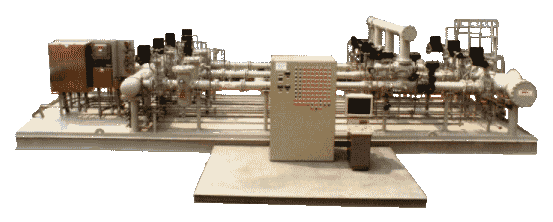

Узел коммерческого учёта нефти
Предназначен для автоматической
откачки нефти с промысла потребителю по закрытой системе.
Характеристики
В качестве турбинных преобразователей использованы
турбинные преобразователи
фирмы "СМИТ".
|
Предусмотрен автоматический контроль (с выводом на компьютер):
|
|
|
|
|
|
|
|
|
|
|
|
расхода через узел качества;
|
|
|
перепада давления на фильтрах;
|
|
|
механических примесей.
|
|
В составе узла предусмотрены три измерительные линии с турбинными преобразователями:
|
|
|
рабочая;
|
|
|
резервная;
|
|
|
контрольная.
|
|
Управление запорными органами осуществляется дистанци-онно с помощью
компьютера, с отражением информации на дисплее.
|
|
Конструкция узла учета, выбор счетчиков, производится индивиду-ально
в зависимости от характеристик откачиваемой нефти.
|
Технические характеристики
|
Плотность, кг/см3
|
от 874 до 878
|
|
Вязкость, сантистокс
|
от 12,7 до 54,5
|
|
Измеряемый продукт
|
сырая нефть
|
|
Максимальное рабочее давление, МПа
|
1,6
|
|
Минимальное рабочее давление, МПа
|
0,3
|
|
Рабочая температура, 0С
|
от 30 до 45
|
|
Максимальный показатель потока, м3/час
|
650
|
|
Минимальный показатель потока, м3/час
|
200
|
|
Габаритные размеры :
|
длина, м
|
до 10
|
|
|
ширина, м
|
до 4,4
|
|
|
высота, м
|
до 3
|
|
