Счётчик для измерения дебита (производительности)
нефтяной скважины
часть 1
ВВЕДЕНИЕ
Счетчики СКЖ предназначены для измерения при постоянных и переменных расходах:
- массового расхода,
- общей массы вещества.
Счетчики СКЖ измеряют расход в тоннах за сутки, в общую накопленную массу
- в килограммах.
В качестве измеряемой среды может быть жидкость, газожидкостная смесь, например, поступающая из нефтяных скважин, растворы различных веществ, в том числе пульпы с мелкодиспереными частицами,сжиженные газы. Возможно применение счетчика СКЖ для измерения сыпучих веществ.
При измерении счетчиком массы жидкости в составе газожидкостной смеси в большинстве случаев не требуется предварительного разделения её на жидкость и газ.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Счетчики могут использоваться в различных областях, пока наиболее широкое применение они нашли в нефтедобывающей и химической промышленности.
Счетчики устанавливаються на устье добывающей скважины, на групповой замерной установке, на узле сбора и подготовки нефти, и системах контроля и регулирования технологических процессов.
Счетчики СКЖ также могут использоваться для порционного взвешевания в процесах смешивания, дозировки, проверки.
СОСТАВ СЧЕТЧИКА И ОСОБЕННОСТИ ЕГО РАБОТЫ

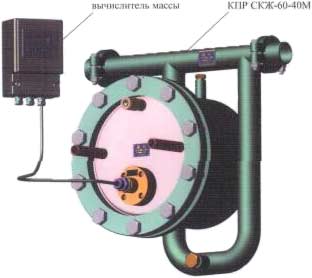

Счетчик состоит (см. рис. 1) из камерного преобразователя расхода (в дальнейшем КПР) и блока вычислителя массы БЭСКЖ,
КПР счетчика СКЖ (см. рис.7) состоит из корпуса и, в зависимости от типа размера, одного или двух блоков измерительных. Для работы счетчика необходимо присутствие в его корпусе свободного газа. Поэтому счетчик наиболее подходит для измерения веществ, содержащих в своём составе попутный газ, способный выделяться в корпусе счётчика.
рис. 1
БЛОК ИЗМЕРИТЕЛЬНЫЙ
Блок измерительный (см. рис. 2) выполняет основные функции измерения массового расхода вещества. Он имеет нормируемые метрологические характеристики, его конструкция унифицирована под все корпуса КПР. Блок измерительный выпускается двух типоразмеров, отличающихся верхним пределом измеряемого расхода, и имеющего обозначения при заказе:
- СКЖ-30-40БИ;
- СКЖ-60-40БИ.
Блоки измерительные имеют взрывозащишенное исполнение с уровнем взрывозащиты "взрывонепроницаемая оболочка" и могут эксплуатироваться во взрывоопасных условиях.
Такое конструктивное решение камерного преобразователя расхода СКЖ позволяет с минимальными затратами производить замену измерительной части КПР в прцессе проведения метрологической проверки характеристик или ремонта.

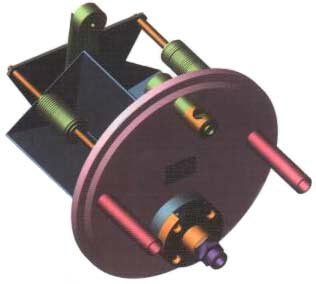

рис. 2 Блок измерительный счётчика СКЖ
ВЫЧИСЛИТЕЛЬ МАСЫ И ЕГО ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Информация о расходе жидкости, накопленной массе жидкости, прощедшей через камерный преобразователь расхода, наличие нештатных ситуаций при работе счетчика, обрабатывается, накапливается и выдается на дисплей или во внешнюю сеть в блоке вычислителя массы. Вычислитель массы имеет три исполнения. Два исполнения имеют индикатор для отображения информации и одно исполнение, не имеет индикатора, вместо него служит устройство считывания информации (в дальнейщем считыватель), позволяющее считывать нокопленную информацию на вычислителе, а затем просмотреть её на ПК, Вычислитель выдаёт нормируемый импульсный выходной сигнал для передачи информации в систему телеметрии, а также имеет интерфейс ЕIA RS-232 и EIA RS-485, сто позвроляет легко встраивать его в любые системы автоматизированного контроля и управления.
таблица 1 Характеристики
вычислителей массы
Параметры
БЭСКЖ-2
БЭСКЖ-2М
БЭСКЖ-2МС
Электропитание:
род тока
переменный
напряжение, В
220
частота
Гц
от - 50 до + 50
потребляемая мощность, Вт, не
более
4,5
5
Счетное устройство
цифровое
Код индикации
десятичный
Количество каналов:
входных
2
выходных
1
2
Диапазон
индикации вычисленной массы по
каждому каналу, кг
999 999,999
999 999
999,999
нет
Диапазон
индикации вычисленной суммы массы по
каждому каналу, кг
9 999 999,999
9 999 999
999,999
нет
Диапазон
индикации вычесленного дебита по
каждому каналу, т/сутки
999,999
нет
Выдача
импульса на диспетчерский пульт в
виде замыкания "электронного
ключа" на каждые 10 кг. массы по мере
накопления, независимо от режима
работы блока
По
двум входным каналам или по второму
выходному каналу суммарной массы
Наличиедолговременной
энергонезависимости памяти для
хранения контруктивных
коэффициентов регрессии,
используемых камерным
преобразователем при отсутствии
питания вычислителя и хранения
нокопленной массы.
Наличие непрерывного контроля
исправности вычислителя путем
выполнения встроенных тестовых
программ:
Параметры входных
сигналов:
код
единичный
время
замыкания "электронного ключа",
с.
0,25
допускаемое напряжение в
выходной цепи, В.не боллее
36
допускаемый ток в выходной
цепи, А, не более
0,04
Основная
относительная погрешность
преобразования числа входных
импульсов и массовое число по
каждому каналу,% не более
0,1
Редактирование конфигураций
выходных каналов
нет
да
Ведение архива истории
работы вычислителя
нет
да
Ведение архивов
измеренных параметров:
часового
нет
да
суточного
нет
да
Отчет
реального времени при пропадании
напряжения питания
нет
да
Наличие
непрерывного контроля неисправности
вычислителя путем выполнения
встроенных текстовых программ
да
Поддержка
протокола "MODBUS RTU" на основе
интерфейса:
EIA RS-485
нет
да
EIA RS-232
нет
да
передача
на считыватель всех архивов через
интерфейс EIS RS-232
нет
да
связь c ПК через интерфейс EIS
RS-232
нет
да
Условия
эксплуатации при температуре
окружающей среды, С°
от
5 до 70 (специальное исполнение по
отдельному заказу от минус 20 до 50)
от
минус 40 до 50
СЕРТИФИКАТЫ И ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ
Счетчики выпускаются по ТУ 39-0147.585-010-92, занесены в госреестр под № 14189-94, имеют сертификат Госстандарта RU.C.29065,A № 7122 и Патент России. На выпуск и применение счетчиков получено разрешение Гостехнадзора России под № РРС 04-2199

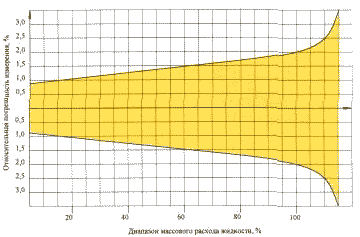

рис. 3 График изменения погрешности
измерения счётчика в зависимости от
расхода
