СКЖ
|
Счётчик для измерения дебита (производительности)
нефтяной скважины
|
| часть 2 |
УСТРОЙСТВО ЭЛЕКТРООБОГРЕВАТЕЛЯ КПР СКЖ И ЕГО ХАРАКТЕРИСТИКИ
Для эксплуатации счетчика при отрицательной температуре окружающего воздуха, а также в сложных условиях эксплуатации (повышенная вязкость, отложения парафина) счетчик поставляется совместно с устройством обогрева камерного преобразователя расхода типа КТ. Устройство (см. рис. 4и5) состоит из защитной оболочки, нагревательной секции, изготовленной из саморегулируемого нагревательного кабеля и коробки соединительной. Устройство обогрева имеет уровень взрывозащиты "повышенная надежность против взрыва" (уровень 2), обеспечиваемый видами взрывозащиты "S" и защитой "Е".
Устройство обогрева КПР СКЖ имеет два исполнения (см. табл. 2)
|
таблица 2 Характеристики
устройства электрообогрева
| Обозначение
исполнения |
Максимальная
выделяемая мощность
электоронагревателя, ВТ |
Рекомендации по
применению |
| КТО-2 |
300 |
Измерение
маловязких жидкостей, не содержащих
парафина при температуре окружающей
среды от минус 5 до минус 40 С° |
| КТО-3 |
1000 |
Измерение
вязких жидкостей, а также жидкостей
содержащих парафин при температуре
окружающей среды от минус 5 до минус 40
С° |
|
рис. 4
КПР СКЖ-30-40М" и КПРСКЖ-60-40М с устройством электрообогрева типа КТО
1-кожух защитный;
2-крышка;
3-секция нагревательная;
4-заземление;
5-кабель проводящий-220В;
6-коробка соединительная КП-6-13-У1;
7-теплоизоляция
|

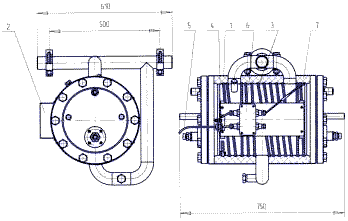

рис. 5
КПР СКЖ-60-40 и КПР СКЖ-120-40 с устройством электрообогрева типа КТО
1-кожух защитный;
2-крышка;
3-секция нагревательная;
4-заземление;
5-кабель проводящий-220В;
6-коробка соединительная КП-6-13-У1;
7-теплоизоляция
|
а) КПР СКЖ-30-40М2 и КПР СКЖ-60-40М
|
б) КПР СКЖ-60-40 и КПР СКЖ-120-40
|
в) КПР СКЖ-60-40Д, КПР СКЖ-90-40Д и КПР СКЖ-120-40Д

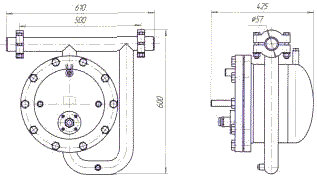

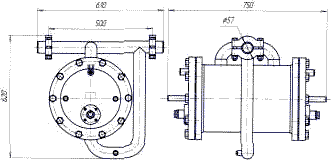

рис. 6 Конструкция, габаритные и присоединительные размеры КПР СКЖ
|
рис.7 Состав камерного преобразователя
расхода СКЖ
|

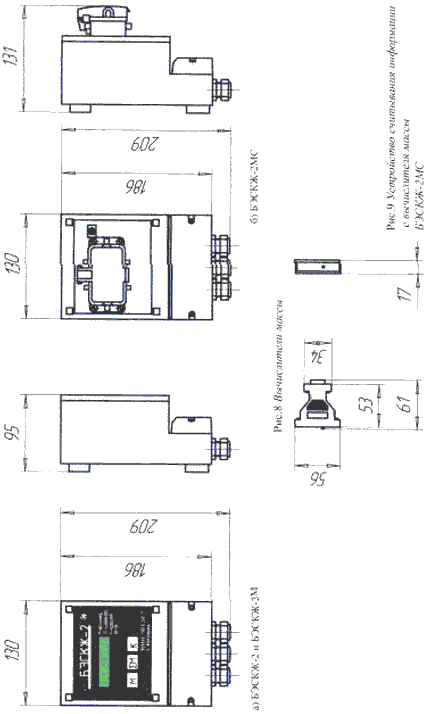

рис. 9 Устройство считывания информации
с вычислителя массы БЭСКЖ-2МС
|

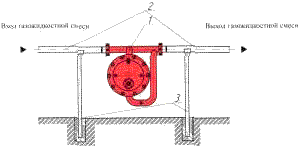

рис. 10 Пример монтажа КПР СКЖ
|
1 - КПР СКЖ
2 - нефтепровод
3 - опорные стойки |
рис. 11 Пример обвязки КПР СКЖ с
газосепаратором-депульсатором
|
1, 2 - КПР СКЖ-120-40
3 - газосепаратор
4 - манометр
5 - клапан предохранительный
6 - задвижка
7 - дроссель регулируемый
8- вентиль
9- ёмкость для сбора продукции из
дренажного коллектора |
рис. 12 Пример параллельного
подключения КПР СКЖ совместно с
газосепаратором
|
1, 2 - КПР СКЖ-120-40
3 - газосепаратор
4 - манометр
5 - клапан предохранительный
6 - задвижка
7 - дроссель регулируемый
8 - вентиль
9 - ёмкость для сбора продукции из
дренажного коллектора
10 - счётчик газа |
рис. 13 Пример подключения КПР СКЖ с
делителем потока и газосепаратором-депульсатором
|
1, 2 - КПР СКЖ-120-40
3 - газосепаратор
4 - манометр
5 - клапан предохранительный
6 - задвижка
7 - дроссель регулируемый
8 - вентиль
9 - ёмкость для сбора продукции из
дренажного коллектора
10 - делитель потока |
КОНСТРУКЦИЯ И РАЗМЕРЫ
Камерные преобразователи расхода
На рис. 6 показана конструкция, габаритные и присоеденительные размеры исполнений камерных преобразователей расхода СКЖ
Для измерения одновременно двух потоков жидкости в газожидкостной смеси нефтяной скважины рационально использовать счетчик СКЖ в составе с КПР, изображенном на рис. 6в. При этом в одном из потоков
допускается отсутствие газовой фазы.
Состав камерного преобразователя расхода типа КПР СКЖ-30 и КПР СКЖ-60 показан на рис.
7 |
Считыватель.
На рис. 9 показан общий вид и габаритные размеры считывателя для снятия информации с вычислителя массы БЭСКЖ-2МС
|
ОСОБЕННОСТИ ПРИМЕНЕНИЯ СЧЕТЧИКА В РАЗЛИЧНЫХ УСЛОВИЯХ ЭКСПЛУАТАЦИИ.
На рис. 10 показан вариант монтажа КПР СКЖ на трубопроводе.
В случае содержания газа в составе газожидкостной смеси, превышающего указанные рекомендуемые значения в табл. 3, либо при наличии пробкового режима движения жидкости и газа, необходимо применение газосепаратора с обвязкой СКЖ согласно примера показанного на рис. 11.
При необходимости измериния расхода жидкости (см. рис. 12), превышающего верхне значение измериния счетчика, возможно параллельное подключение необходимого количества счетчиков, позволяющее увеличить верхний предел расхода. Кроме того, возможно применение совместно со счетчиком делителя потока (см. рис. 13),
позволяющего увеличить верхний предел измеряемого расхода СКЖ в два, четыре и более раз.
|
Обозначения при заказе
| СКЖ- |
ХХ- |
40 |
ХХ |
(БЭСКЖ- |
ХХХ, |
КТО- |
Х) |
|
| |
|
|
|
|
|
|
Исполнение
устройства электрообогрева (2, 3) |
| Устройство
электрообогрева указывается при
необходимости его поставки. |
| Исполнение
вычислителя массы (2, 2М, 2МС) |
| Вычислитель
массы |
| Модификация
счётчика (М, 2М, Д) |
| Максимальное
рабочее давление кг/см2 |
| Верхний
предел измерения расхода жидкости т/сут.
(30, 60, 90, 120) |
| Наименование
счётчика |
|
|
